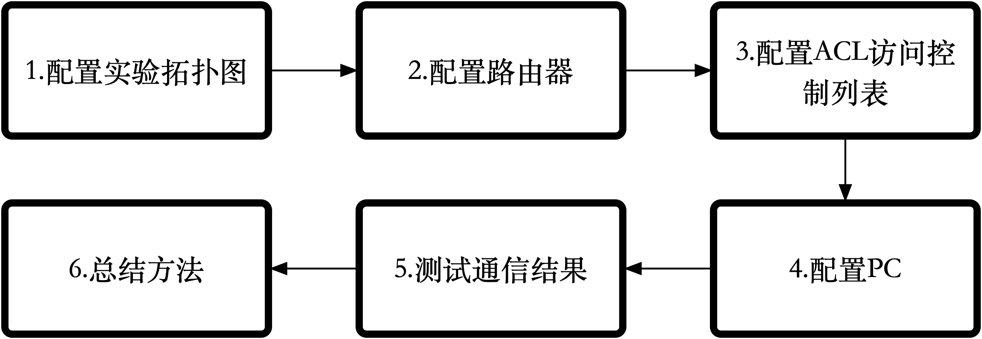

图1 实验步骤

配置实验拓扑图

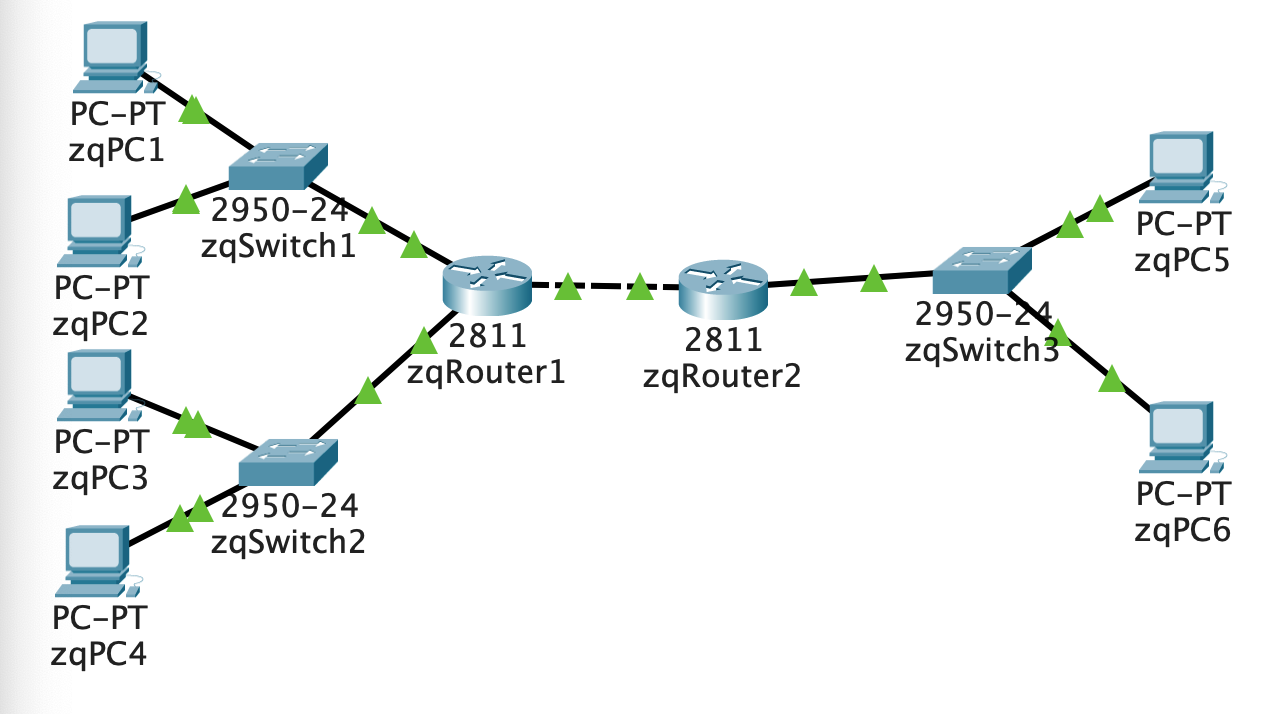

图2 实验拓扑图

本次实验主要参考书上的，但是书上对于具体网段的设备如何实现没说，我就用了三个交换机，创建三个子网。在配置实验拓扑图时，交换机用的是2950-24型号。实验指导书上路由器使用的是loopback虚拟接口，而我这里用的是物理接口。路由器使用的是2811型号，但是该型号只有两个fa口，不足三个，为了能够让路由器连接三个设备，所以我网上查了下，只要给2811路由器设备添加NM-2FE2W模块即可，添加方法跟之前RIP实验的很像，就是先把路由器关了，然后从左边拖模块到右边的黑块中，然后再开启电源即可。

图3 为路由器添加fa口

添加好之路由器就有了四个fa口，就可以实现拓扑图上的效果。除去路由器间用的是交叉线，其它用的都是直连线。

以下为端口连接：

PC1 fa0 -> switch1 fa0/2
PC2 fa0 -> swich1 fa0/3
switch1 fa0/1 -> router1 fa0/1
PC3 fa0 -> switch2 fa0/2
PC4 fa0 -> switch3 fa0/3
switch2 fa1/0 -> router1 fa1/0
router1 fa0/0 -> router2 fa0/0
router2 fa0/1 -> switch3 fa0/1
switch3 fa0/2 -> PC5 fa0
switch3 fa0/3 -> PC6 fa0

配置路由器

配置路由器比较常规，就是给各个串口添加ip地址，并在路由器1和路由器2中分别输入:

ip route 0.0.0.0 0.0.0.0 172.16.3.2
ip route 0.0.0.0 0.0.0.0 172.16.3.1

以此让所有发送来的数据包都分别转发到172.16.3.2对应串口（router2 的 fa0/0口）和172.16.3.1对应串口（router1的fa0/0口）。

实验指导书中对于ip配置的地方有个问题，对于router2的fa0/0 ip地址应该配置为172.16.3.2。

以下为配置指令：

Router1

en
conf t
int fa0/1
ip add 172.16.1.1 255.255.255.0
no shut
int fa1/0
ip add 172.16.2.1 255.255.255.0
no shut
int fa0/0
ip add 172.16.3.1 255.255.255.0
no shut
end
ip route 0.0.0.0 0.0.0.0 172.16.3.2

Router2

en
conf t
int fa0/1
ip add 172.16.4.1 255.255.255.0
no shut
int fa0/0
ip add 172.16.3.2 255.255.255.0
no shut
exit
ip route 0.0.0.0 0.0.0.0 172.16.3.1

配置ACL访问控制列表

ACL是 Access Control List的简写，由一系列条件规则组成，可以为报文源地址、目的地址、端口号等，主要的使用场景有过滤、分类等。

对于标准命令，只能根据源地址设置IP报文过滤条件，对于扩展命令，可以根据源目地址、TCP/IP协议和和TCP/UDP源目的端口条件设置IP报文过滤条件。

为了达到“只允许网段 172.16.2.0与172.16.4.0的主机进行通信，不允许172.16.1.0去访问172.16.4.0网段的主机”，我们需要一条permit和一条deny指令，同时还需要拒绝deny的ip地址从串口出去：

Router2 配置

access-list 10 deny 172.16.1.0 0.0.0.255
access-list 10 permit 172.16.2.0 0.0.0.255
int fa0/1
ip access-group 10 out

10表示的是我么你创建的列表号是10，最后一条指令是对于串口fa0/1，将第一、二条指令作为过滤条件过滤从该串口转发出去的包。看了下实验指导书，没有提及对财务部访问销售部、经理部的需求，所以只设置了out的过滤规则。
如果想要删除access-list中的内容，可以进入config模式，然后输入 ip access-list standard 10，然后输入 do show access-list，可以看到每行前有个数字，只要输入 no 数字，就可以把对应的过滤规则删去。

我们可以通过 show access-list 指令看到设置的过滤规则：

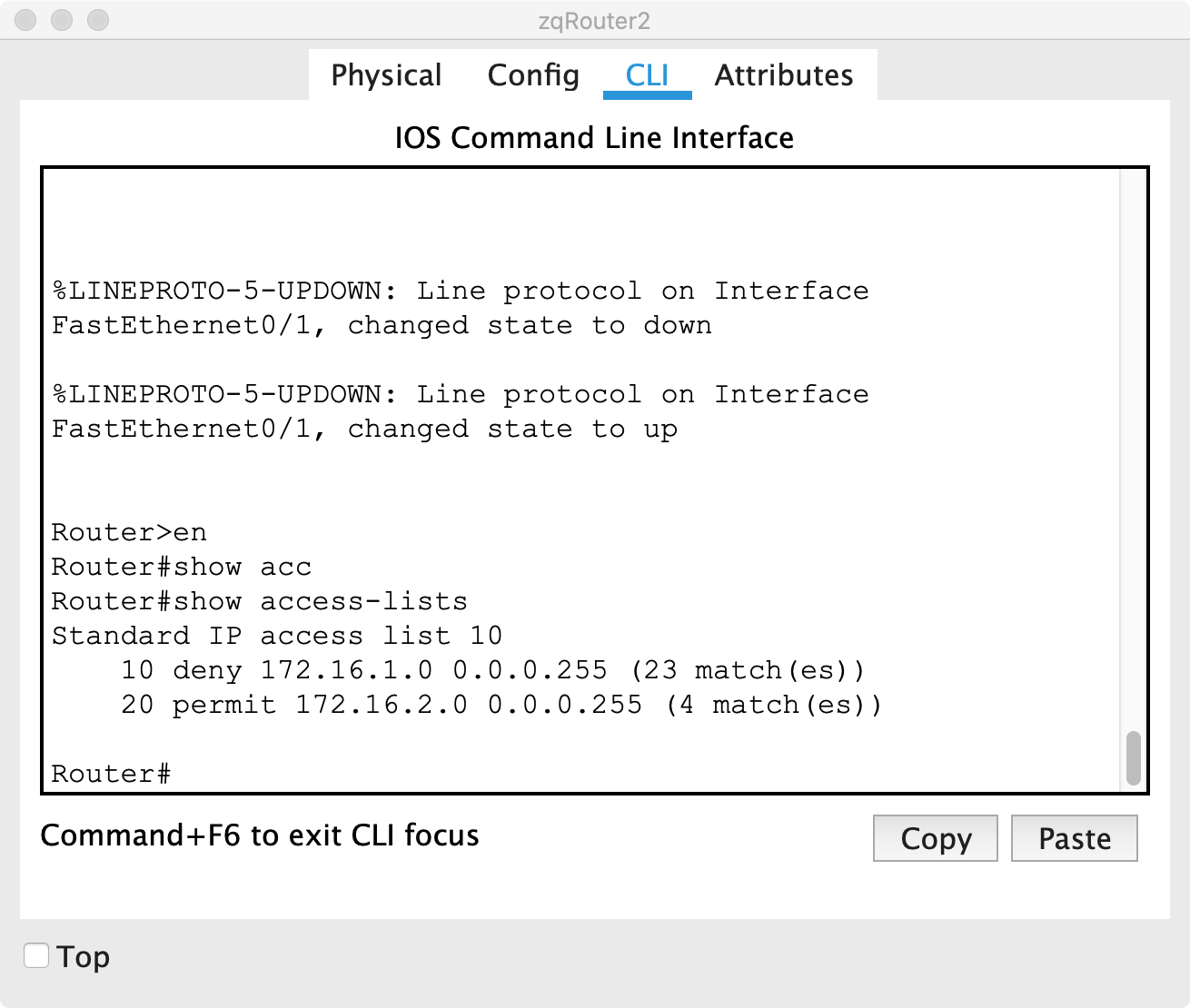

图4 ACL 设置

配置PC

对于PC，其实之前实验都配置过了，只需要注意PC的网关地址要对应交换机和路由器连接的串口IP即可：

PC1 IP -> 172.16.1.2
PC1 网关 -> 172.16.1.1
PC2 IP -> 172.16.1.3
PC2 网关 -> 172.16.1.1

PC3 IP -> 172.16.2.2
PC3 网关 -> 172.16.2.1
PC4 IP -> 172.16.2.3
PC4 网关 -> 172.16.2.1

PC5 IP -> 172.16.4.2
PC5 网关 -> 172.16.4.1
PC6 IP -> 172.16.4.3
PC6 网关 -> 172.16.4.1

测试通信结果

在未配置access-list前，我们可以使用172.16.1.0网段的PC ping 以下 172.16.4.0网段的PC：

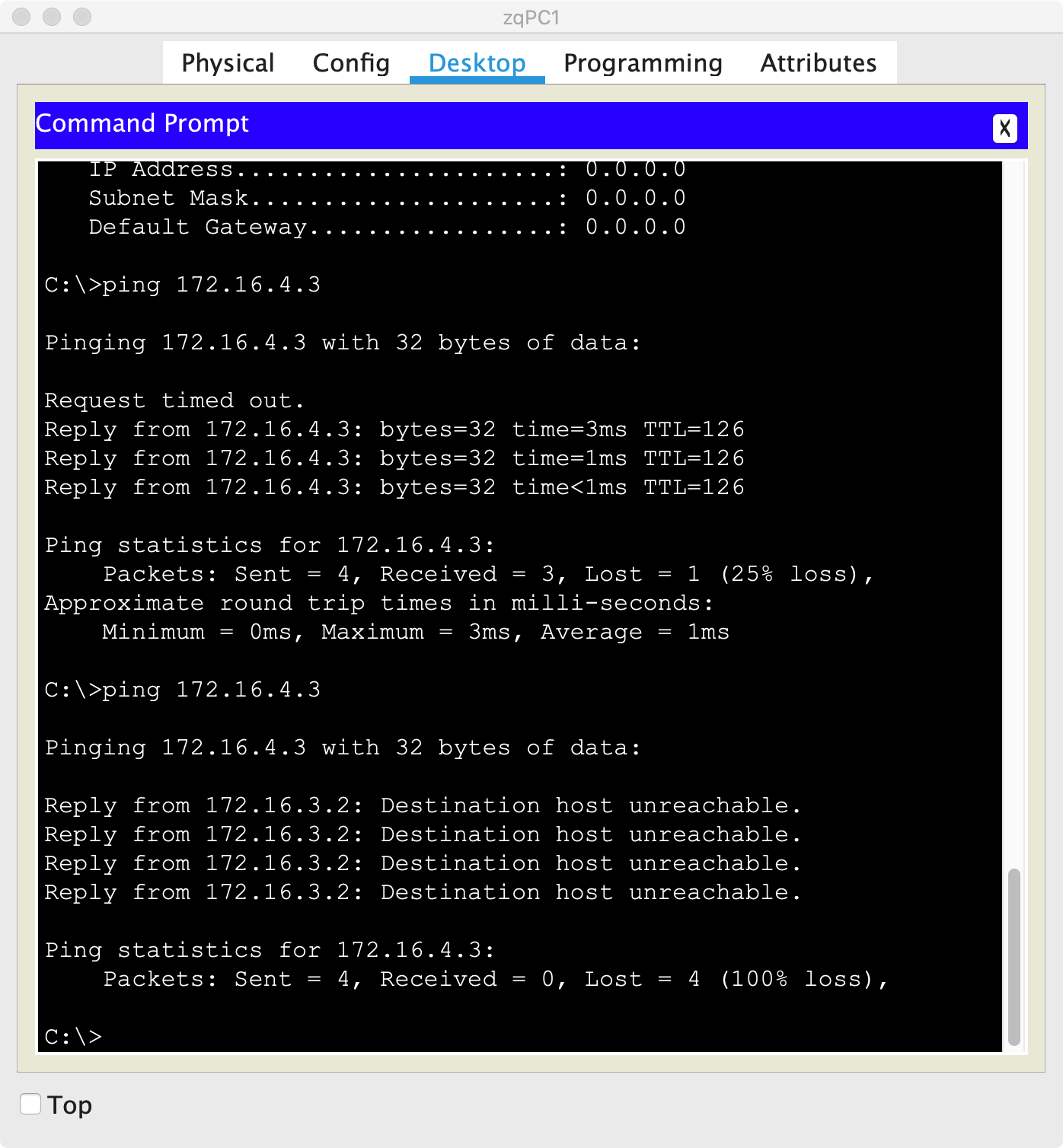

图5 未配置ACL前 PC1 ping PC5

发现可以ping 得通，说明两个网段间的主机可以相互通信。

在配置完ACL之后，再使用PC1 ping PC5，发现显示 Destination host unreachable，说明ACL配置成功，该数据包被阻断了：

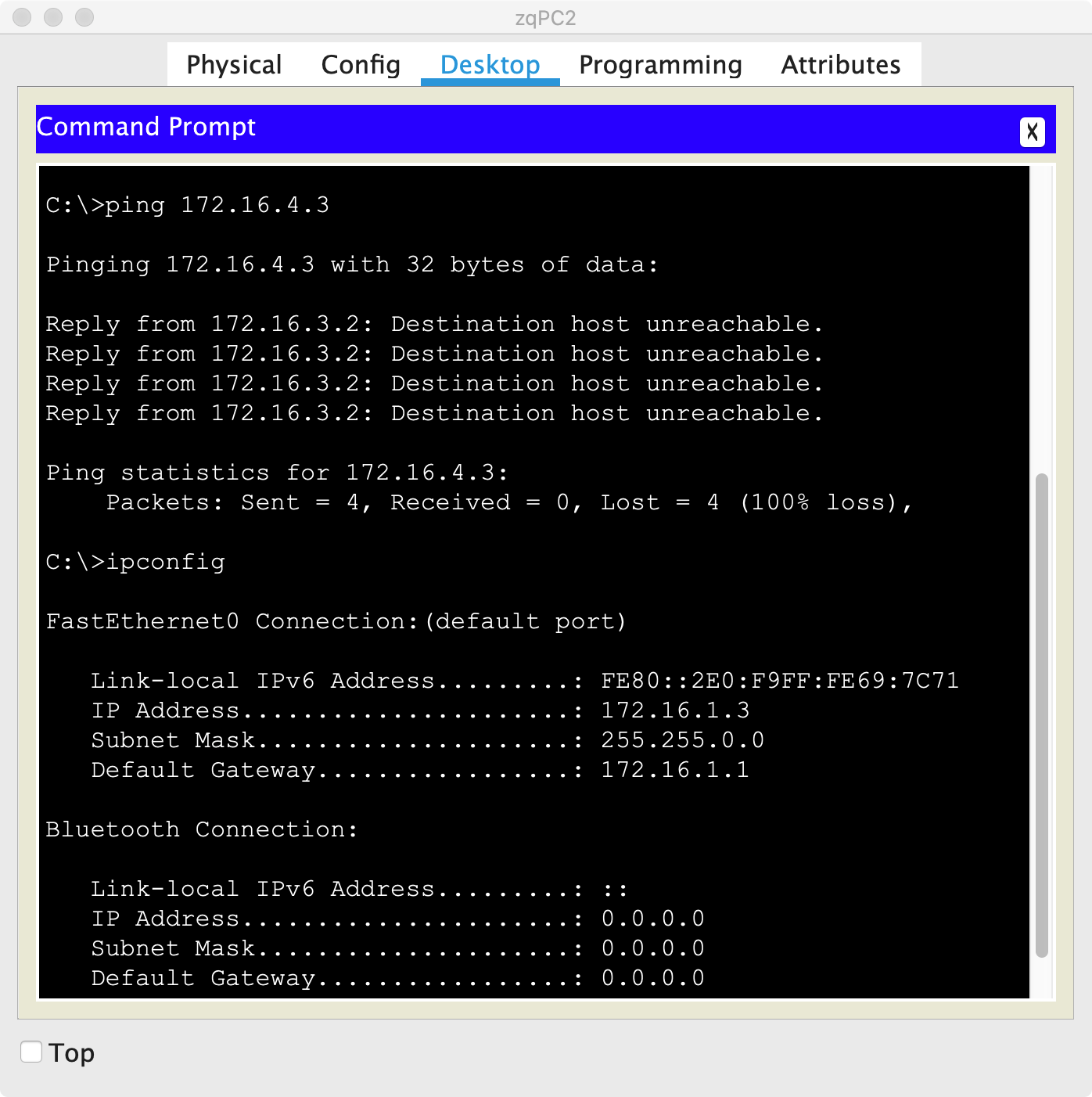

图6 配置完ACL后 PC1 ping PC5

然后我们可以使用172.16.2.0网段的PC，例如PC3 ping 以下 PC5:

图7 配置完ACL后 PC3 ping PC5

发现可以ping通，说明permit指令配置成功。

总结方法

其实ACL和wireshark里的过滤规则有点像，都是你输入指定的规则，然后可以进行过滤，不过ACL主要应用在路由器和三层交换机上，网上查询了一下ACL的具体工作原理，主要如下：

1. 当一个数据包进入下一个端口，路由器会检查这个数据包是否可以路由，如果可以路由，那么路由器会检查这个端口是否有ACL控制进入数据包，如果有，根据ACL中的条件指令，检查这个数据包，如果数据包是被允许的，那么就查询路由表，决定数据包的目标端口。
2. 路由器会检查目标端口是否存在ACL控制流出的数据包。如果不存在，那么这个数据包就会直接发送到目标端口，如果存在，那么就会根据ACL进行取舍，然后再转发到目的端口。
